当电池电量耗尽后 & 输出为0V时,此时接上充电器,会有概率无法开机。原因及解决方案说明如下:
电路未采用带路径管理的charger芯片,在电池电量完全耗尽&输出为0V后接充电器,此时电池电压从0V上升到芯片最小工作电压时间非常长,如下图所示,当VBAT到达1.6V左右芯片开始启动,此时IO_LDO电压为1.48V,无法满足FALSH(>1.65V)和芯片外设工作要求,导致无法开机.
GR551x正常上电时序曲线图:
2. 解决方案

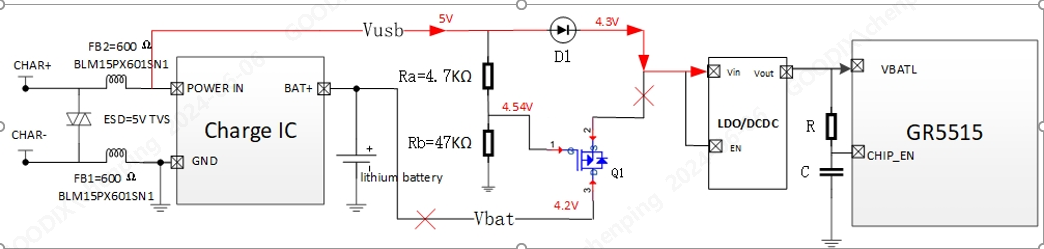

(1) 使用带路径管理的charger芯片,电路原理如下图所示,充电和系统供电独立管理。

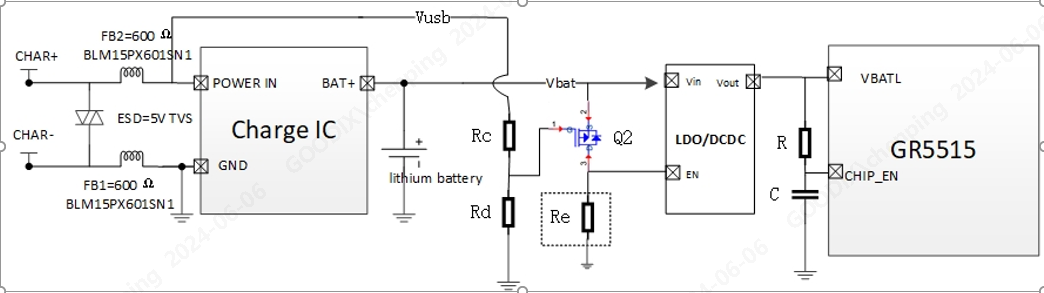

(2) 不带路径管理的charger芯片通过分压电阻控制后端LDO使能,在电池电压达到预设值后再开启LDO,参考电路如下,此方案成本低但存在静态功耗损耗,并且Rf、Rg分压电阻需要根据LDO使能电压做适配,适用于对功耗不敏感的项目;
181***366
有任何疑问可在本帖下直接回复~
