BLE产品去做CE认证，发射杂散不合格， 7441.7MHZ 超了，采用的是demo板电路的天线部分，请问该如何调整这部分的滤波电路？谢谢！

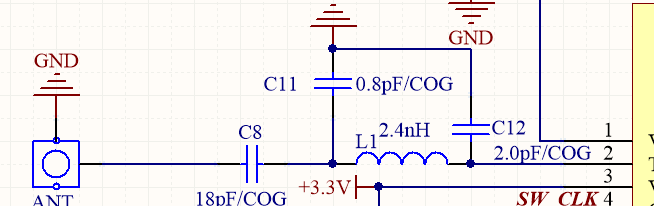

电路部分如下：

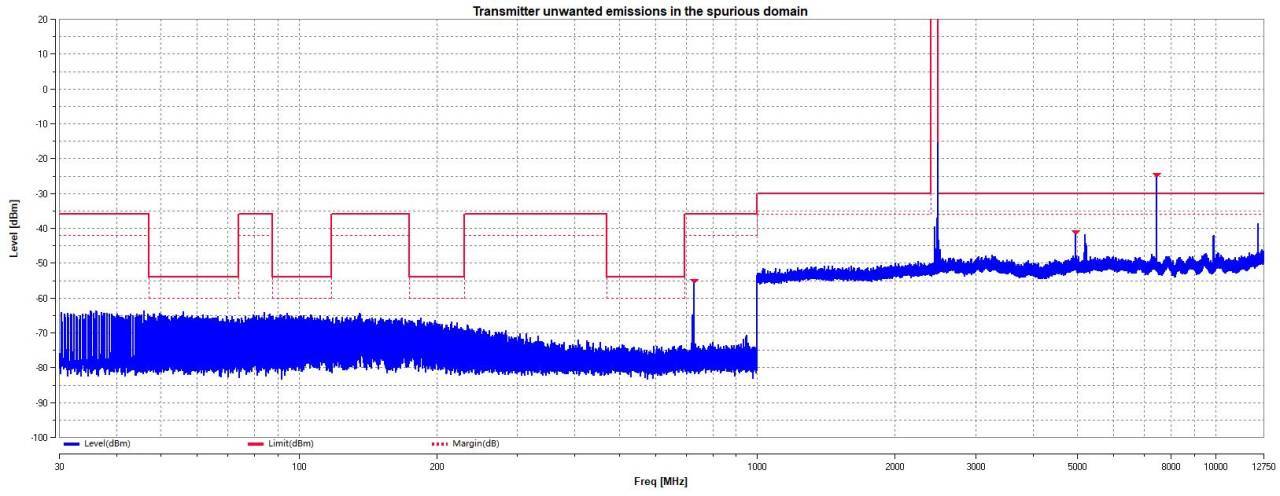

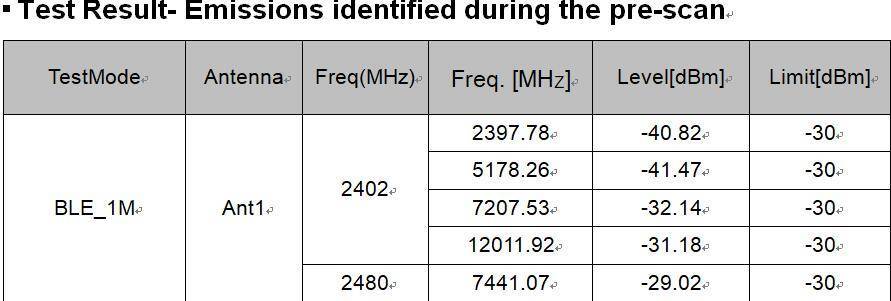

测试结果如下：
Van
1：滤波器的调整：需要看滤波器的带外的抑制，如7441.7MHz 的 抑制度，通常需要小电容对地，不同容值的电容会对应高频下对应不同的阻抗，可尝试调试使用不同容值的器件通过网络分析仪观察插入损耗，也可通过频谱仪观测谐波幅度大小来判断滤波是否有效
2：通过你的描述，大概率是PCB设计布局问题，请参考我司硬件设计指南，看是否有可以对齐的地方
158***144
多谢您的建议，发射功率调整到0dBm就会超，调整到-10可以过，但测试DTM时还是过不了，发射功率是GRDirect Test Mode Tool控制的。
2：可以使用频谱仪观测射频天线C18耦合传导 是7441.7MHz 的传导参数，若传导参数过高，可调整低通滤波器进行滤波
请问如何调整低通滤波器？
Van
1：发射功率使用多少？
2：可以使用频谱仪观测射频天线C18耦合传导 是7441.7MHz 的传导参数，若传导参数过高，可调整低通滤波器进行滤波。
3：辐射通常还跟结构及PCB布局相关，看接地与屏蔽是否有改善，
4：电源部分参考地是否完整，如VBATL 与DC-DC的回流路径是否最小
5：微调VBATT_RF及VDD_VCO/RF的磁珠与电容，看是否有收益
以上仅从结论推测，供参考
