NVDS概述

NVDS（Non-volatile Data Storage）是一个轻量级逻辑数据Tag-Value存储系统，使用Flash硬件抽象层（Flash HAL）提供的Flash读写接口，将数据存储于Flash中，因此，掉电时数据也不会丢失。开发者也可以在custom_config.h中指定NVDS在Flash中的起始地址和扇区数量，但是需要注意不要和其他已规划为其它用途的Flash冲突。另外，NVDS起始地址需要和Flash扇区的大小对齐。NVDS系统适合存储小块，非频繁更新的数据，例如应用程序的配置参数、校准数据、状态和用户信息等。BLE协议栈也会使用NVDS存储设备绑定等参数。

NVDS实现逻辑

存储结构

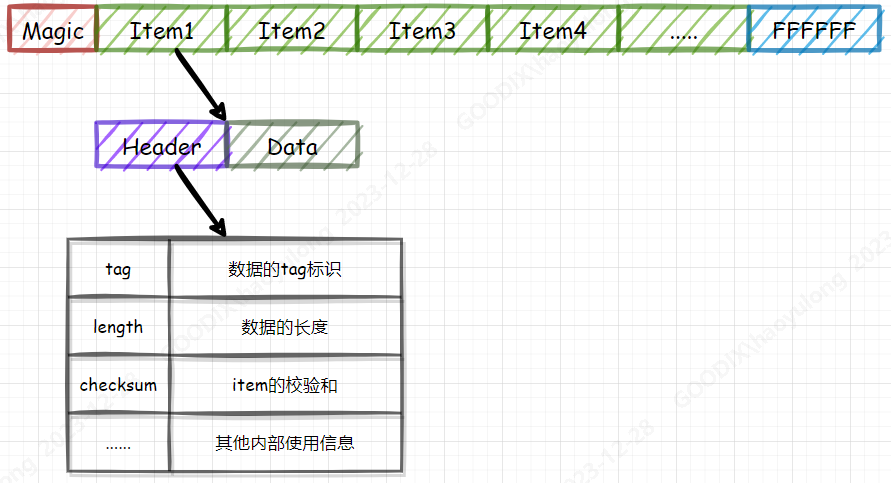

Flash中的存储结构如下图，占用连续的若干个Sector的Flash空间，其中第一个sector的起始位置会放置特殊magic，用于标识这块区域是否也被初始化为NVDS。NVDS的每个Item是由Item Header和Item Data组成。

Item Read （nvds_get）

如上介绍，每个Item的Header会记录其Data的长度，因此由Item n可查找到Item n+1，即Item n的地址 + Header固定长度 + Item n数据长度，可以理解为“单链表”查找数据的逻辑。因此，每次Read操作从NVDS的起始位置挨个读取Item Header，并确定其tag是否为目标tag，若是则把其数据读出。

Item Write （nvds_put）

当需要写入Item至NVDS时，会确认是否已存在对应tag的Item：

• - 若存在，并且存放的数据与需写入的数据一致，则不进行任何操作，返回成功；
• - 若存在，但存放的数据与需写入的数据不一致，则作为新的Item追加在NVDS区域，并将原Item Header中的Tag写为全0,（0x0000为已删除的tag，）；
• - 若不存在，则作为新的Item追加在NVDS区域；

已知Flash数据写入时，只能由1变0，因此Item更新时并不能在原Item位置更新，而是在尾部追加，那么就会产生垃圾/碎片数据（Tag为0x0000的Item），随着Item不断追加直至NVDS End Address，则需要回收垃圾/碎片数据，腾出空闲空间出来。

NVDS GC（回收垃圾/碎片数据）

在进行GC时，依次将NVDS每个Sector数据读至中转区，将此Sector Erase后，把中转区的有效数据写入已Erase的Sector，忽略掉垃圾/碎片数据，GC无需用户主动进行，而是在Write过程中，发现可用空间足够（垃圾/碎片数据会被计算到可用空间中），但是尾部空间不足时会自动触发。

• Note：GR551x平台的中转区为RAM空间，可以节省Flash空间占用，但是不具备GC过程中掉电保护；此外其他平台的中转区为Flash空间，具备GC过程中掉电保护，但是会额外占用4KB Falsh空间。

NVDS使用限制

NVDS的实现具备以下局限性：

1. 1. 不可重入，非线程安全；
2. 2. 所有操作为阻塞式，包括GC过程，因此NVDS分配的区域越大，GC耗时越久；
3. 3. 在GC过程中会频繁关闭中断，因为需将有效Item依次写回（GR5xxx平台Flash Write和Erase过程会关闭全局中断）

以上介绍最主要的是GC过程对BLE连接稳定性的影响，细节介绍如下：

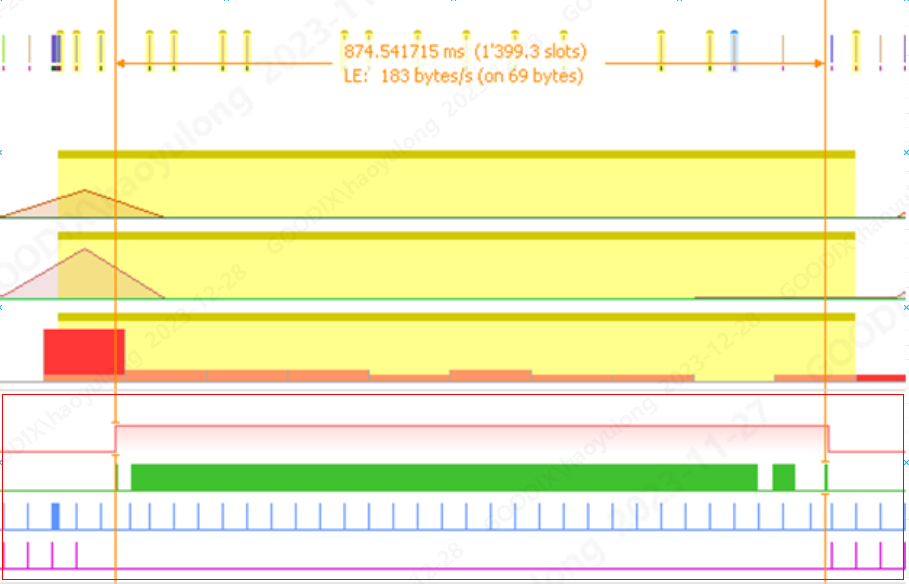

下图是4组IO时序信号（红、绿、蓝、紫）分别代表NVDS GC、Flash Write、BLE Stack IRQ、BLE Event。

此次配置NVDS GC 4KB空间，供花费~874ms，也可看到在每次Flash Write结束后，BLE Stack IRQ有响应，但BLE Event并没有执行，空中数据包也可看出没有回复手机数据包。

这是因为BLE事件交互是有严格时序要求的，虽然BLE Stack IRQ Pending后有执行，但是对于BLE时机已错过，因此回复不了对方包。若此时BLE连接超时时间小于874ms或者NVDS配置的区域较大，GC耗时更久，那么就会导致BLE产生超时断链。

如上，我们可以总结由于NVDS自身的实现逻辑和限制，推荐NVDS使用原则如下：

1. 不存放高频次更新数据，不存放大量数据；

2. 用于存储如产品PID，SN等仅读的配置信息数据；

3. 线程非安全，使用尽量应用层做保护；

4. 尽量不要分配较大存储空间；

5. 如有其他存储需求，可选择littlefs等存储系统；

存储系统替代方案 - LittleFS

LittleFS是一个为嵌入式系统设计的轻量级文件系统。它专为低内存和闪存设备而设计，提供高效的存储解决方案，具备低资源消耗、掉电保护、磨损均衡等特性。以下着重列举几点与NVDS的区别以及可以规避NVDS局限性的点：

1. 每个Item会有一个revision字段，越大越新，更新Item时不会更新旧Item的信息，即使在更新过程中掉电，根据revision使用次新的Item数据；

2. GC时并不是一次性回收整个存储区域碎片，而是根据存储情况，整理最小需求Sector数，并且不需要中转区，类似乒乓Sector数据搬运；

依此在LittleFS之上抽象了一层Key-Value API：app_fds_init，app_fds_value_write，app_fds_value_read，app_fds_value_delete，app_fds_traverse，可直接替换原NVDS的存储需求实现，可使用int或string Tag。

详细文件见附件。以下是基于GR551x平台的使用示例，如用任何使用问题，欢迎随时本帖反馈。

资源占用：

Code size： ~16kB Ram：~1.8kB

初始化：（至少分配两个sector）

app_fds_init(0x010a0000, 4);

写入数据：

if ((ret = app_fds_value_write(record_id[i], (uint8_t *)&record_val[i], 4)) < 0)
{
    printf("fail [%d] %d\r\n", __LINE__, ret);
}

读取数据

if ((ret = app_fds_value_read(record_id[i], (uint8_t *)&read_val, 4)) < 0)
{
    printf("fail [%d] %d\r\n", __LINE__, ret);
}

删除Item

if ((ret = app_fds_value_delete(record_id[i]) < 0)
{
    printf("fail [%d] %d\r\n", __LINE__, ret);
}

遍历Item

app_fds_traverse(app_fds_traverse_cb)
void app_fds_traverse_cb(uint32_t key, uint32_t length, bool* is_continue)
{
    printf("key: %d, length:%d\r\n", key, length);
    *is_continue = true;
    if (app_fds_value_delete(key))
    {
        while(1);
    }
}
