GH301x系列产品包含多款基于光电容积脉搏波描记法（Photo Plethysmo Graphy，简称PPG）的光学传感器模块和模拟前端芯片，能够实现心率、血氧等多种生理特征的检测，可广泛应用于智能耳机、智能手环/手表、健康臂带、心率带等可穿戴设备以及其他需要PPG检测技术的产品应用，为终端用户提供生理信息采集、运动指导、健康监护以及情绪压力分析等多种功能。

汇顶科技还提供专业的光学结构应用指南、动态心率、血氧等基础生理体征算法库及配套的量产测试工具包，助力客户简化产品开发过程并快速实现产品化落地。

1 简介

GH301x系列包含有GH300、GH3011、GH3018三款模组芯片：

GH300

GH300是一款集成了2个LED，一个光学接收器（PD）和模拟前端的心率传感器模块，具备超小尺寸、超低功耗的特性，适用于智能耳机、智能指环等对尺寸和功耗有严苛要求的产品。

GH3011

GH3011是一款超低功耗、超高精度的心率传感器，集成了3路LED驱动器、一个光学接收器（PD）及模拟前端（AFE），支持心率（HR）、心率变异性（HRV）、血氧饱和度（SpO2）和佩戴检测功能，可搭配灵活的光路设计广泛应用于智能穿戴领域，如手环、手表、心率贴、专业运动设备等。

GH3018

GH3018是一款超低功耗、超高精度的心率传感器，集成了3路LED驱动器、一个光学接收器（PD）及模拟前端（AFE），支持心率（HR）、心率变异性（HRV）、血氧饱和度（SpO2）和佩戴检测功能，搭配低成本的光路方案设计，可广泛应用于智能穿戴领域，如手环、手表、指夹式血氧仪等。

1.1 Hardware

GH30x
EVK工具套件是为方便用户对GH300/3011/3018的芯片性能进行验证评测，以及基于标准模组小板进行硬件评估；包含EVK主板与各型号的模组板。

1.1.1 GH300开发硬件

GH30X-EVK搭配GH300模组小板，可用于GH300芯片的硬件评估和性能测试。请联系代理商获取。

1.1.2 GH3011/GH3018开发硬件

GH30X-EVK搭配GH3011/3018模组小板，可用于GH3011/3018芯片的硬件评估和性能测试。请联系代理商获取。

1.2 SDK

1.2.1 GH30x 可穿戴应用SDK

GH30x软件开发工具套件（Software
Development Kit，SDK）为GH300 /GH3011/GH3018芯片提供全面的软件开发支持。该开发套件包含了以下组件，请联系代理商获取。

•文档（移植指南、ChangeList）

•参考（公版）配置文件

•驱动库（参考代码、AFE模式库）

•算法库（佩戴、心率、心率变异性、血氧）

•透传库（数据透传调试用）

•产测库（整机量产测试用）

•GHealth APP(Android APK)

•Goodix GH30x EVK Tool (PC 软件)

1.2.2 GH3018指夹式血氧仪应用SDK

GH3018指夹式血氧仪应用有单独的软件开发套件SDK，并提供基于GR5515的固件示例工程。该开发套件包含了高易用性的API和以下组件，请联系代理商获取。

•文档（移植指南、ChangeList）

•参考（公版）配置文件

•驱动库（参考代码）

•GR5515固件示例工程

•算法库（佩戴、心率、心率变异性、血氧）

•透传库（数据透传调试用）

1.3 Tools

GH30x系列产品配套提供丰富的工具支持用户快速开发和导入，包括对芯片、模组的评测、配置调试、算法仿真、性能测试和量产测试。

1.3.1 EVK 评估工具

Goodix
GH30x EVK Tool是基于PC Windows系统的可执行程序，随SDK发放，可搭配EVK硬件支持用户对芯片和硬件进行性能评测；也可单独使用软件进行配置参数调试、生成配置文件。

•配套提供文档：GH30x EVK套件使用指南

1.3.2 算法仿真工具

GHealth
Algorithm SimuTool是基于PC Windows系统的可执行程序，默认不提供。在客户自身基于整机采集大量数据，希望基于数据进行离线仿真算法性能的改进时，可向Goodix的原厂或代理商FAE申请提供算法仿真工具及其账号，账号会与首次使用的电脑绑定，默认有效期3个月。

•配套提供文档：算法仿真操作指南

•登录账户按需申请

1.3.3 Ghealth APP整机测试工具

整机测试工具GH30x App是汇顶开发用于整机测试的软件，有如下功能：

• 批量测试
• 单项测试
• 测试项定制修改，阈值参数配置
• 测试纪录保存
• 测试结果直接显示

1.3.4 GH30x 量产测试工具

GHTesterR2工具基于PC Windows系统的可执行程序为GH300 /GH3018提供完整的模组测试、整机测试解决方案，支持硬件功能测试、PPG光学性能测试等。该工具包含PC 软件、测试工单和用户文档等。工具支持支持二次开发。请联系代理商获取支持。

1.4 Documentation

GH301x系列产品提供丰富的文档支持用户从评估到设计到量产的全过程快速导入，包括Datasheet、工具的用户手册、Reference Design、Application Notes等

了解产品

•GH300/GH3011/GH3018数据手册

•GH300/GH3011/GH3018的MCD物质成分说明表（RoHS）

•可靠性测试报告

•GH3018指夹式血氧仪方案优势说明报告

评测产品

•GH30x EVK套件使用指南

•汇顶 GH30x&GH3x2x产品线物料申请说明

•Demo Kit(GHealth APP)使用手册

参考设计

•GH300/GH3011/GH3018原理图&BOM

•GH301x参考模组结构图纸：透镜、注塑、盖板的3D图

•GH3018指夹式血氧仪主板、光路板原理图&BOM

应用/设计指南

•GH301x可穿戴应用

◦GH301x心率与血氧应用设计指南

◦GH301x_LED_SPEC_for_Wearables

◦GH301x_整机验收指南

•GH3018指夹式血氧仪应用

◦GH3018指夹式血氧仪使用说明

◦GH3018_指尖心率与血氧结构设计规范

◦GH301x_LED_SPEC_for_Fingertip_Oximeter

•GH300心率耳机应用

◦GH300_心率检测耳机硬件设计规范

◦GH300_结构及工艺设计规范_耳道

◦GH300_耳机结构贴合测试规范

打样调试

•GH30x驱动库移植指南

•SDK发布包ChangeList

性能验收

•GH300外发测试用例

•GH301x系列_外发测试用例

•GH3018指夹式血氧仪测试用例

量产测试

•GH301x量产测试方案设计指南

•GH30x量产测试工具使用手册

•GH301x_量产治具制作说明与参考3D

•GH30x_模组不良分析指导

1.5 Support

针对不同的用户需求，提供多样化的支持途径：

•原厂远程支持

•代理商远程或现场支持

•开发者社区线上支持

1.6 Application Diagram

1.6.1 GH300 智能耳机应用框图

1.6.2 GH3018

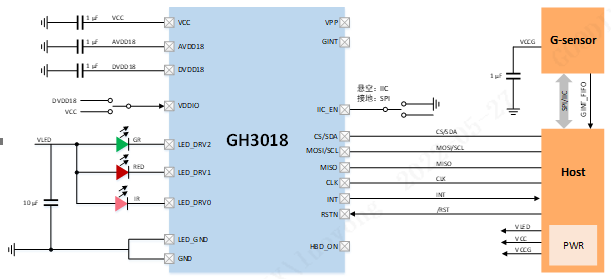

1.6.2.1 智能手表/手环应用框图

1.6.2.2 指夹式血氧仪应用框图
