1. 断链概念介绍

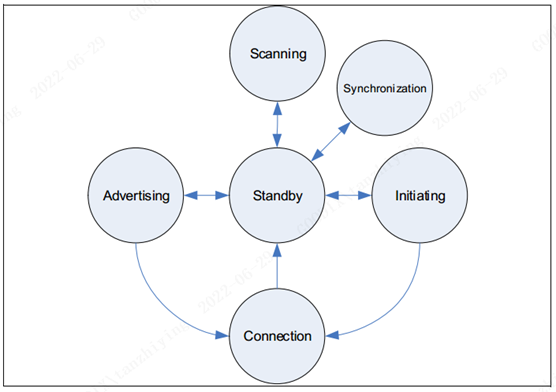

参考如下BLE Link Layer状态机示意图，建立连接是指master从发起态进入连接态，slave从广播态进入连接态，此后双方应维持连接心跳；断开连接是指双方不再维持周期性的连接心跳，返回standby状态，可分为主动断链及被动断链。

2. 常见断链原因

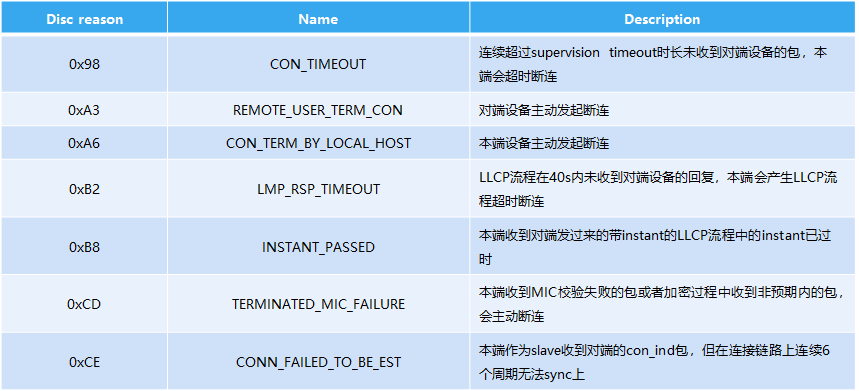

BLE断链原因定义可参考ble_error.h头文件定义，断连相关的error_code为spec error_code + 0x90，spec error_code可参考BLE Spec Core System Package [BR/EDR Controller volume] Part D章节介绍。

3. 断链问题分析及方法

Step0：梳理问题出现的背景及关键信息：如软硬件环境(确保RF性能满足Spec要求，例如接收灵敏度，发射功率等)、复现条件、复现概率、复现步骤等；

Step1：可参考< 如何开启BLE协议栈日志打印 >方法打开协议栈日志，确认断链原因错误码，定位问题大致方向；

Step2：使用Ellisys抓空口包，确认问题直接原因；

Step3：基于Step2的结果，case by case的分析问题根本原因，例如通过GPIO拉出BLE调度信号，打开协议栈日志等；

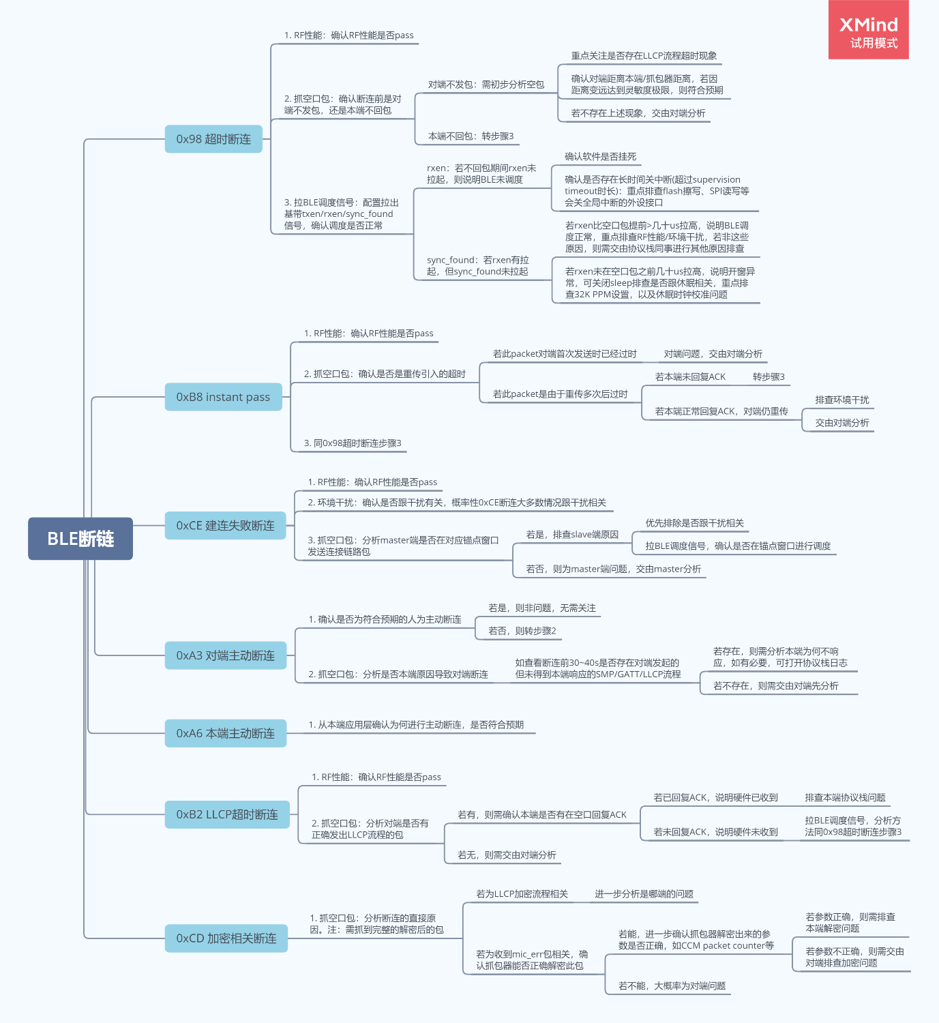

详细步骤总结如下：

4. 案例分析

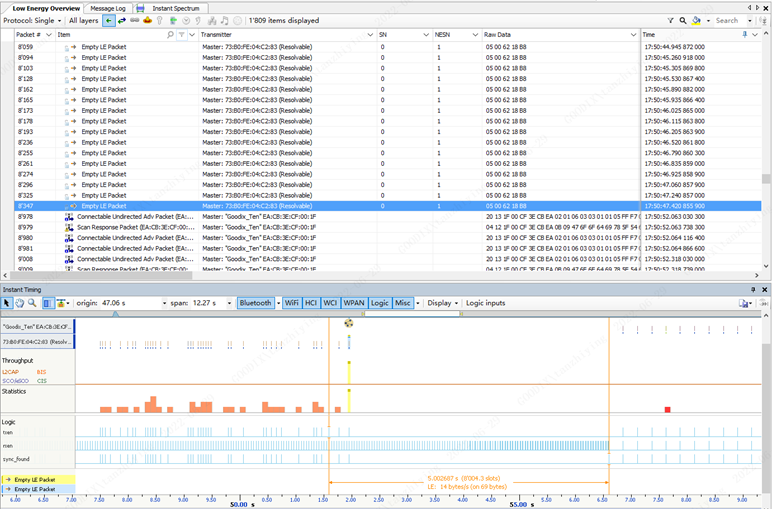

(1) 0x98断链案例一：蓝牙无调度

问题描述：BLE概率性出现0x98断连

分析过程：抓空口包分析 ：断连前对端有发包，本端不回复

拉出BLE调度信号：断连前rxen未拉起（每个周期的rxen 需要软件在瞄点前响应ble_isr，进行配置才能拉起）

可能原因：软件挂死，或者关全局中断超过4s，需要进一步通过日志或者拉信号确认是否是上述原因

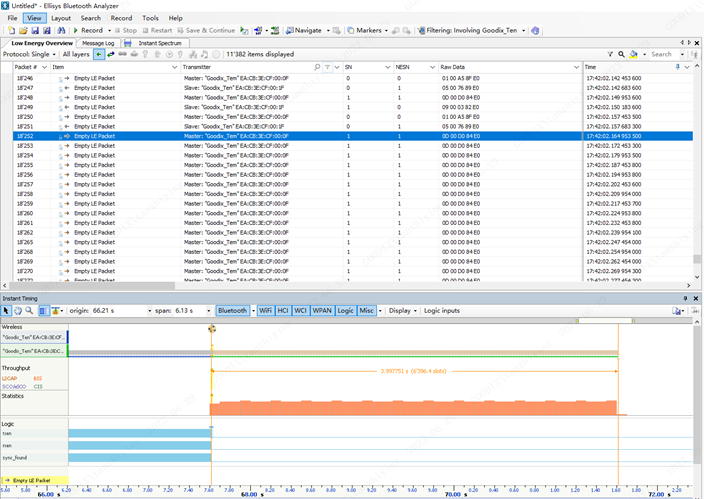

(2) 0x98断链案例二：蓝牙有调度，但是收不到

问题描述：BLE概率性出现0x98断连

分析过程：抓空口包分析：断连前对端有发包，后来没发包

确认测试步骤：中途对端设备远离了测试环境，远距离达到灵敏度极限下，收不到包符合预期

备 注： 若中途对端设备未移动且距离较近，则需交由对端分析

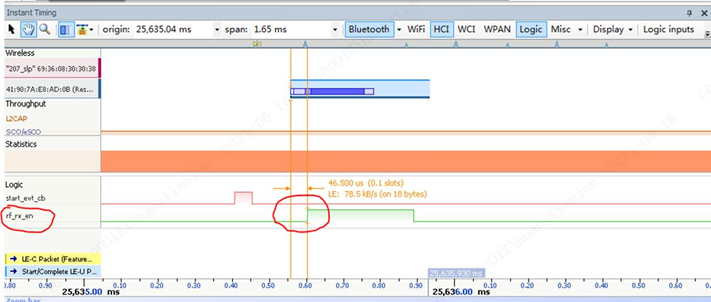

(3) 0x98断链案例三：RX开窗较晚

问题描述：在高温焊接场景概率性出现断连

分析过程：抓空口包分析：断连前对端有发包，本端不回复

拉出BLE调度信号分析：rxen信号有调度但开窗时间晚于对端发包时间，无法收到

根因分析：32K时钟相关，PMU_CALIBRATION_ENABLE未使能，导致温度升高后未对32K时钟进行校准，频率偏差较大，LE rx开窗时机变晚

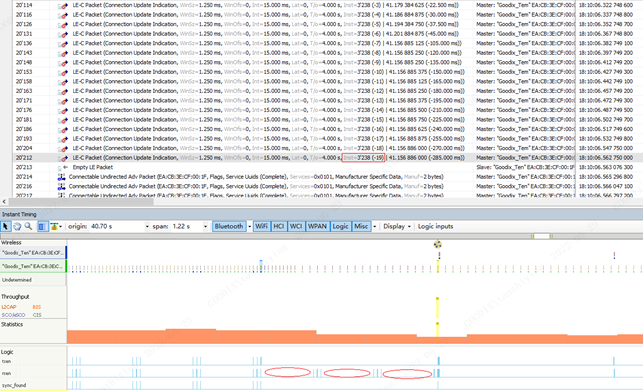

(4) 0xB8断链案例一：关中断

问题描述：BLE概率性出现0xB8断连

分析过程：抓空口包分析：对端正常发送，本端长时间未回复ACK导致过时

拉出BLE调度信号分析：不回包期间rxen概率性无调度

可能原因：长时间关中断，排查关全局中断情况 ，重点排查flash擦写/SPI读写等

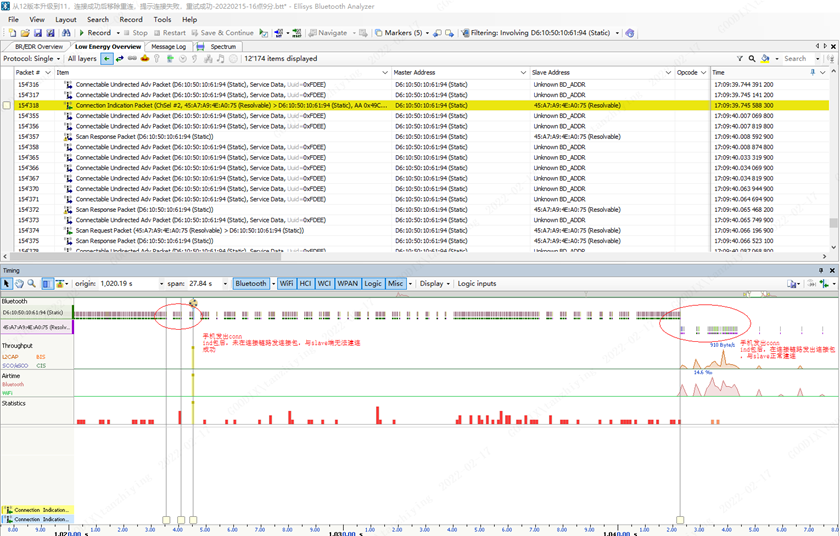

(5) 0xCE断链案例

问题描述：手机连接GR5515概率性出现0xCE断连

分析过程：抓空口包分析：查看手机是否在连接链路瞄点发包，查看结果为否

原因描述：为手机端问题，原因是手机端发出conn ind包后，未在连接链路上发连接包，导致建连失败

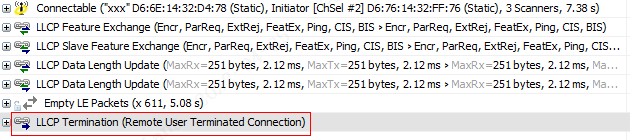

(6) 0xA3断链案例

A：对端主动断连——人为操作

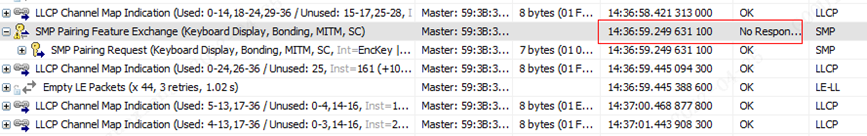

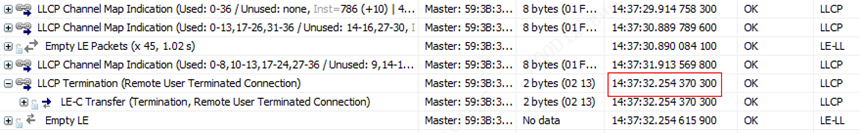

B：对端主动断连，本端超时未回应对端的SMP/GATT流程，比如：手机端发起配对请求，设备端没有回Resonse，30之后手机端会主动发起断连

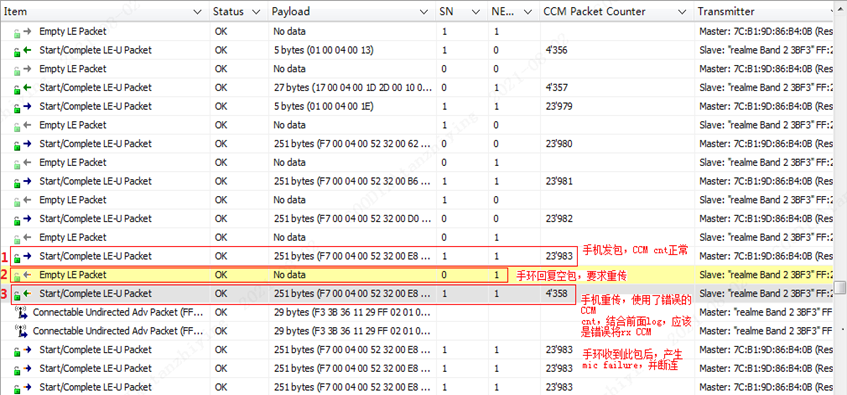

(7) 0xCD断链案例

问题描述：OTA过程中存在低概率自动重启问题，初步分析原因是蓝牙产生了0xCD断连

分析过程：抓到有效的解密后的空口包分析，确认跟本端收到mic_err包有关，进一步确认是对端加密问题

原因描述：对端（手机）概率性地使用了错误的CCM packet counter进行加密，导致我们校验失败

参考资料：

1. Bluetooth Core Specification V5.2

2. BLE常见断连原因分析方法分享
