0.简介

本文将简单介绍如何借助Cortex-Debug插件在VSCode中对GR5xx上的程序进行调试。

1.环境准备

本文基于VSCode 1.85.0版本编写，请保证安装的VSCode尽可能的新来避免兼容性问题

Cortex-Debug插件依赖J-Link驱动与gcc-arm-none-eabi工具链，请确保已经正确安装了上述内容。安装教程请参考GR5526 GCC用户手册或GR551x GCC用户手册。

在确保上述依赖正确安装之后，进行Cortex-Debug插件的安装：

在VSCode中，按下Ctrl+P，输入下面的内容并回车来安装插件：

ext install marus25.cortex-debug

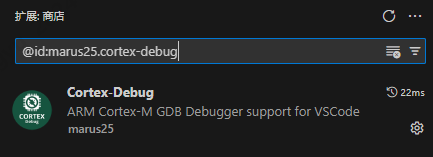

安装完成后，在左边会自动弹出插件管理，显示已经安装的Cortex-Debug插件：

至此，环境准备就全部完成了。

2.启动调试

2.1 创建launch.json配置文件

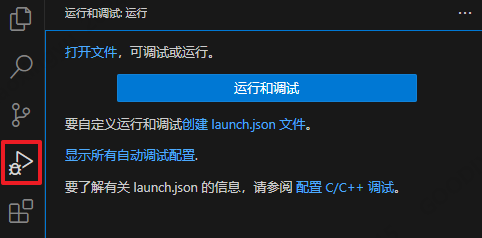

使用VSCode打开项目文件夹，在左边工具栏点击“调试”，进入调试配置界面：

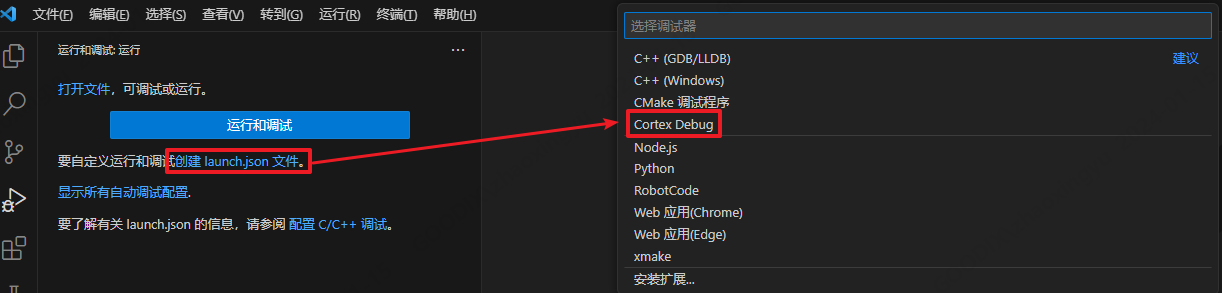

点击创建 launch.json文件的蓝色字样，在弹出的选择调试器下拉框中选择Cortex-Debug：

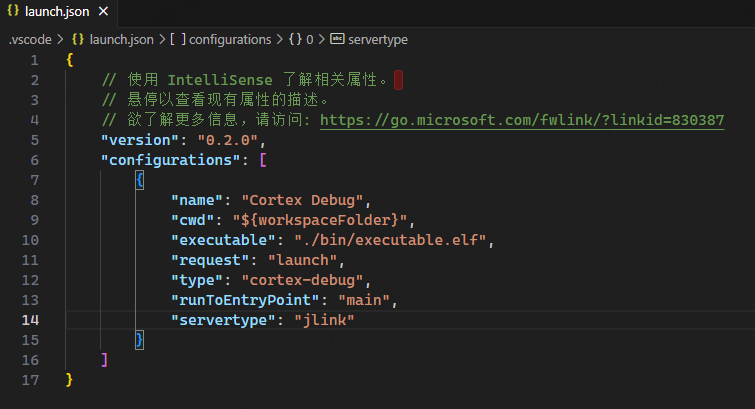

此时Cortex-Debug会自动在.vscode文件夹中创建launch.json文件，并写入模板配置：

接下来修改配置中的内容，下面是模板中几个字段的介绍和修改方法：

• name：调试项的名字，可以任意修改，名字会在调试与运行窗口中显示，可用于区分调试不同目标。
• cwd： 运行GDB命令的目录，保持默认即可。
• executable：调试的可执行文件，在不同的编译器下得到的可执行文件命名不尽相同，下面是GR5xx支持的三种主流编译器得到的可执行文件后缀名与常见位置，请根据实际情况将要调试的可执行文件的路径填入该配置项： 在Keil的编译结果中，该文件的后缀名为.axf,通常位于Keil_5/Objects/文件夹中。 在IAR的编译结果中，该文件的后缀名为.out，通常位于IAR/Debug/Exe/文件夹中。 在GCC的编译结果中，该文件的后缀名为.elf，通常位于GCC/out/lst/文件夹中。
• request：调试请求类型，可以根据实际情况选择launch（调试前Reset）或者attach（调试前不Reset）。
• type：调试类型，保持cortex-debug即可，不要修改。
• runToEntryPoint：入口断点，Launch或Reset后调试器将自动运行到该配置项所设置的函数处停下。绝大多数情况下保持默认值的main即可，如果有特殊需求，可根据需求进行修改（例如调试更加靠前的Reset_Handler）
• serverType：调试器类型，保持jlink即可。 目前GR5xx SDK只提供了jlink支持，其他类型的调试器需要自行适配，可根据具体情况修改。不同调试器对配置文件的要求也不一样，本文将只介绍JLink相关配置，其他调试器的要求请查阅Cortex-Debug项目Wiki。

除了上述模板内容，使用JLink作为调试器进行调试还有1个参数需要设置：

• device：调试设备的类型，对于GR5xx设备设置为"cortex-m4"即可。

下面将展示基于示例工程projects/ble/ble_peripheral/ble_app_template_freertos，使用Makefile+GCC进行编译构建得到可执行文件的launch.json内容：

{
    "version": "0.2.0",
    "configurations": [
        {
            "name": "ble_app_template_freertos",
            "cwd": "${workspaceFolder}",
            "executable": "projects/ble/ble_peripheral/ble_app_template_freertos/GCC/out/lst/ble_app_template_freertos.elf",
            "request": "launch",
            "type": "cortex-debug",
            "runToEntryPoint": "main",
            "servertype": "jlink",
            "device": "cortex-m4",
        }
    ]
}

2.2 启动调试

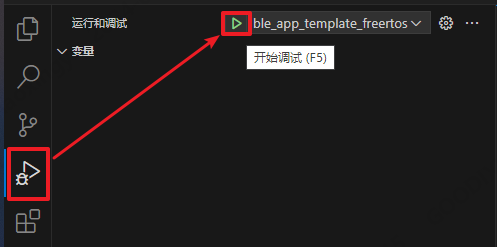

在按要求配置好launch.json之后，就可以开始调试了。在VSCode左边工具栏找到调试按钮，点击进入运行与调试面板，确保在下拉框中选中刚刚创建的调试目标，点击绿色三角箭头开始调试。或者直接按下快捷键F5：

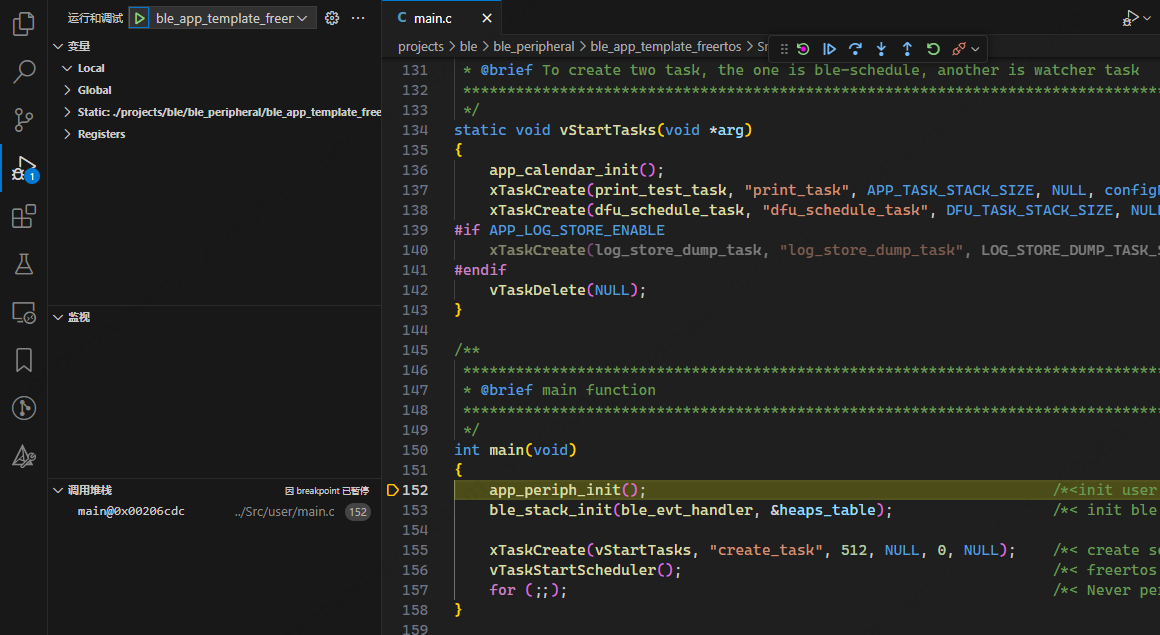

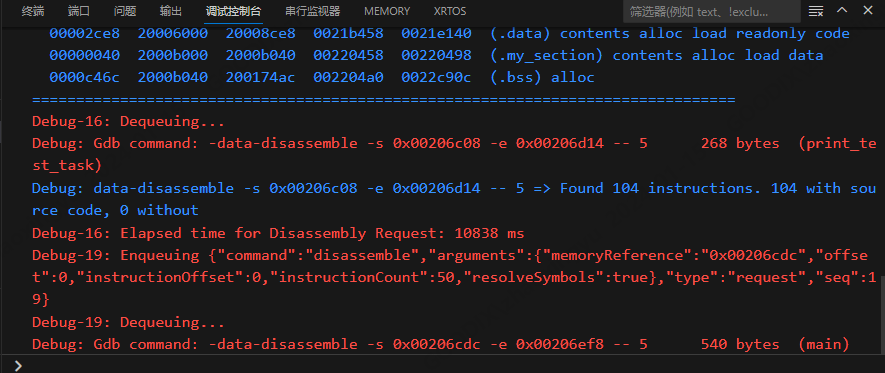

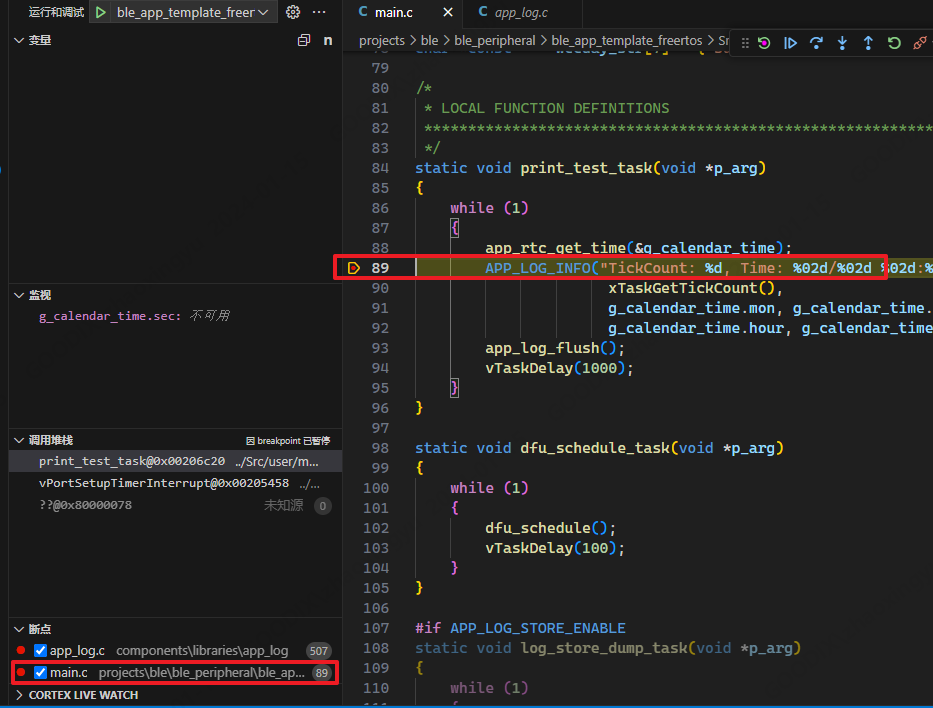

此时插件会自动运行JLinkGDBServer与arm-none-eabi-gdb并设置相关参数，等待一小段时间，当程序运行到main()函数时，由于之前配置的入口断点，调试器会自动停在main()函数的第一行：

至此，VSCode调试GR5xx程序的整个流程已经完全跑通了，下面将针对一些VSCode调试与Cortex-Debug的常用功能做简单介绍。

3. 常用功能

3.1 基本功能

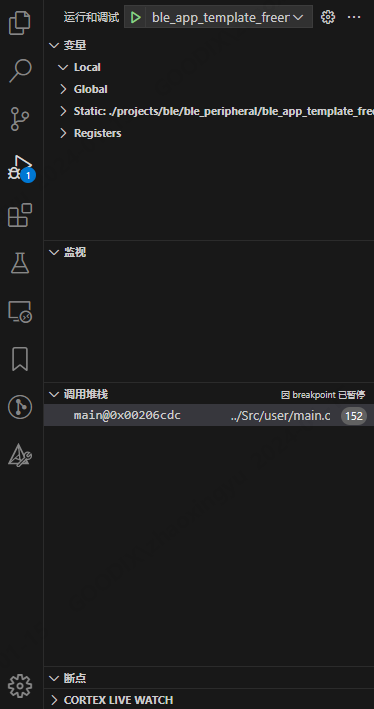

在开始调试后，运行和调试窗口会显示下面的内容：

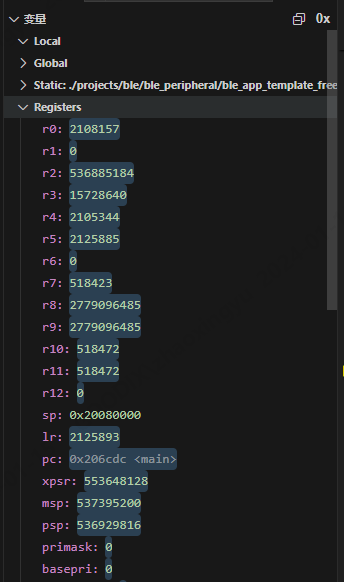

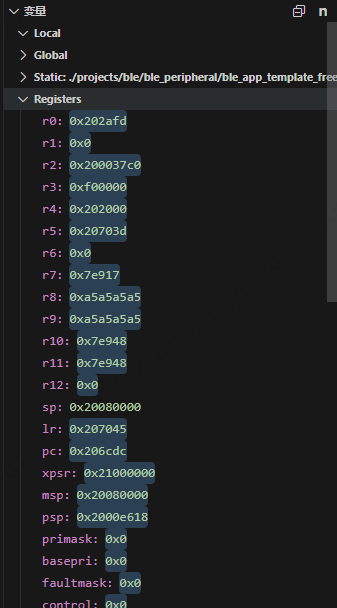

最上方的是变量窗口，用于显示调试过程中的变量，在窗口中又区分了本地变量(Local)，全局变量(Global)，静态变量(Static)和寄存器(Register)。点击其中一项可以展开查看具体内容，例如查看寄存器的值：

点击右上角的0x图标，可以将值的显示切换到16进制，更加符合调试习惯：

在变量窗口下面的是监视窗口。在监视窗口中我们可以编写表达式，在暂停时将直接显示表达式的值，这对于调试结构体来讲是非常有用的。例如这里填入中g_calendar_time.sec，运行一段时间，点击暂停，就可以看到对应的值产生了变化：

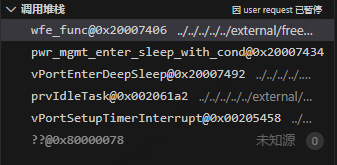

在监视窗口下面的是调用堆栈窗口。暂停时，该窗口将显示当前运行点的整个调用栈，例如当程序运行到wfe_func()中暂停时，如图所示：

单击每一项都可以直接跳转到源码的对应位置。

最后是断点窗口。所有的断点都会显式在此处，可以在该窗口添加断点，可以在编辑窗口中添加：

在VSCode中也可以使用单步调试。在进入调试模式后，编辑窗口中间上边沿会显示调试按钮工具条：

从左到右依次是：

• Reset设备
• 继续（程序运行时则为暂停）
• 逐过程
• 单步
• 单步跳出
• 重启
• 断开连接

这些操作也可以使用快捷键完成：

• F5 继续
• F6 暂停
• F10 逐过程
• F11 单步
• Shift+F11 单步跳出

3.2 GDB命令行

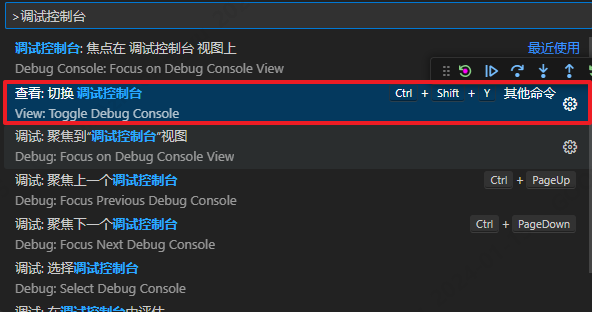

VSCode的调试是基于GDB进行的，所以自然也支持直接通过GDB命令进行调试。按下Ctrl+Shift+P打开命令输入框，输入调试控制台或Debug Console，找到
查看：切换调试控制台选项，或直接使用快捷键Ctrl+Shift+Y，打开调试控制台：

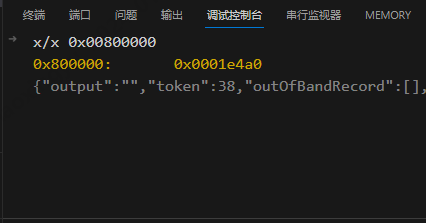

在这里就可以直接使用GDB命令进行调试了，例如我想从0x00800000读取一个4字节：

3.3 数据断点

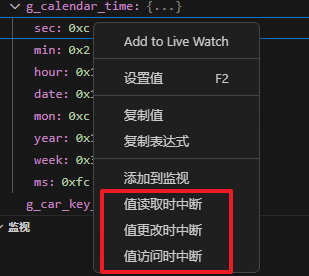

在VSCode中调试同样支持数据断点调试。在任意位置暂停后，在变量窗口中找到要监测的变量，右键：

其中“值读取时中断”，“值更改时中断”，“值访问时中断”就是数据断点。点击添加后在断点窗口中就能看到添加的数据断点，并且在该变量的值被修改（或读取，访问）时就会停下。

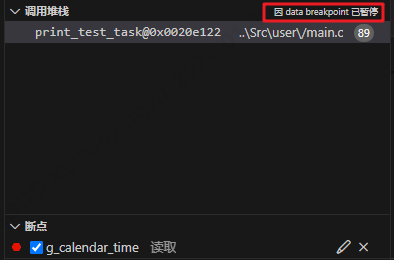

从图中可以看到，当g_calendar_time的值被读取时，运行停止了。此时在VSCode在调用堆栈窗口可以看到是由Data Breakpoint引起的暂停，且暂停的位置就是g_calendar_time值的位置。

3.4 FreeRTOS插件

得益于JLink GDB Server提供的Thread Aware Debugging能力，VSCode + Cortex-Debug可以直接在调试器中显示RTOS相关的信息。这里以FreeRTOS为例进行介绍，其他RTOS的支持情况请自行查阅SEGGER官网。

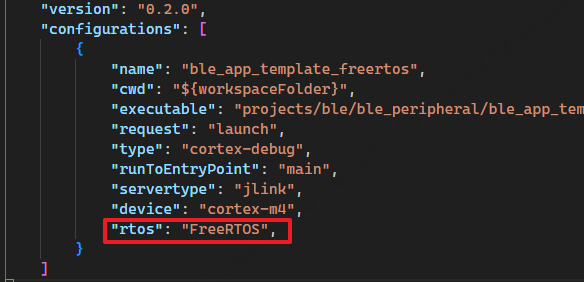

在launch.json中添加如下配置：

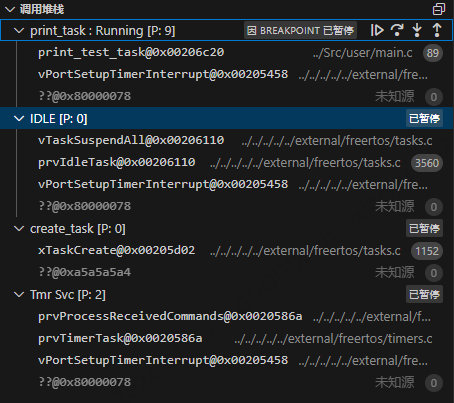

让Cortex-Debug调试时加载JLink的FreeRTOS插件。此时再调试使用了FreeRTOS的项目，当程序运行到FreeRTOS调度器启动之后暂停，此时在左侧的调用堆栈窗口就会额外显示当前所有Task的状态：

显示内容包括所有Task的优先级，状态，以及在Task切换之前的调用栈，对于使用FreeRTOS的项目来讲是非常有用的一个功能。

VSCode的调试功能非常强大，文中介绍的仅仅是冰山一角，其他的实用功能可以通过阅读VSCode官方的Debugger指南，或者查阅网上的其他资料。
